شبكة متماسكة… وإحداثيات خاطئة: ماذا تخبرنا الأوزان وما الذي لا تكشفه؟

هل يمكن أن تكون الشبكة متماسكة وإحداثياتها خاطئة؟

نعم. صغر البواقي وجودة الإغلاق يصفان جانبًا من اتساق الأرصاد، ولا يثبتان وحدهما صحة الموقع المطلق للشبكة. لفهم السبب، نحتاج إلى التمييز بين خطأ القياس والباقي وعدم اليقين، ثم فهم أوزان الأرصاد وما تستطيع المربعات الصغرى كشفه.

هذا شرح تعليمي بأمثلة افتراضية، وليس تقرير تحقق لشبكة فعلية أو تصريحًا باعتماد أعمال تنفيذية.

مثال افتراضي: المرجع المشترك أزاح الشبكة

تخيّل شبكة محلية رُبطت بنقاط مرجعية نُقلت إحداثياتها جميعًا بمقدار 30 مم شرقًا بسبب خطأ مشترك في المرجع. قد تبقى المسافات والزوايا الداخلية متسقة، وتظهر بواقي صغيرة بعد الضبط، بينما تكون الإحداثيات النهائية مزاحة عن المرجع الخارجي الصحيح.

زيادة أوزان الأرصاد أو تكرارها داخل المرجع نفسه لا يكشفان بالضرورة هذه الإزاحة. يلزم تحقق خارجي مستقل مناسب للغرض: نقاط تحقق موثوقة لم تدخل في الضبط، ومراجعة نظام الإحداثيات والتحويلات وأصل البيانات المرجعية. وإذا كان المرجع نفسه غير مؤكد، يجب تمثيل ذلك في نموذج الحل وتقرير عدم اليقين.

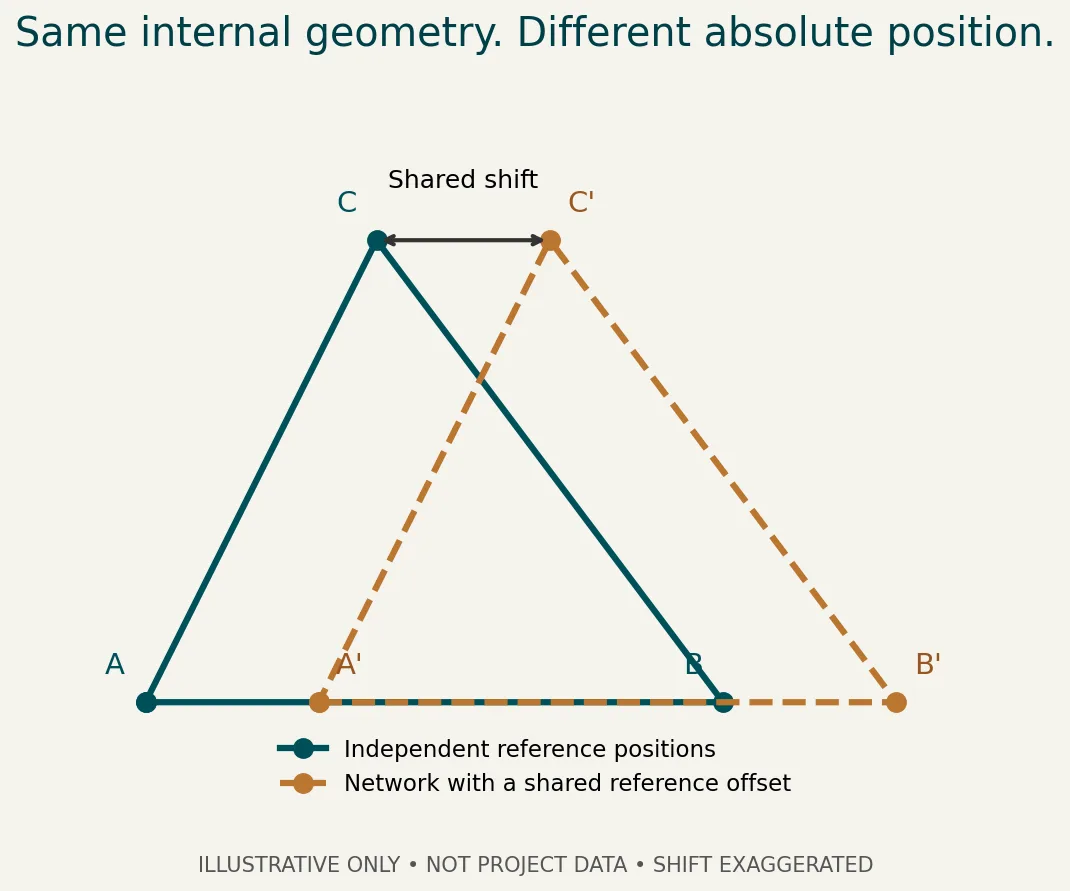

صورة الغلاف رسم توضيحي فقط: الخط المتصل يمثل مواقع المرجع المستقل، والمتقطع يمثل شبكة مزاحة. مقدار الإزاحة في الرسم مبالغ فيه للتوضيح، ولا يمثل مقياسًا أو مشروعًا حقيقيًا.

هل الخطأ والباقي وعدم اليقين شيء واحد؟

• خطأ القياس: الفرق بين القيمة المقاسة والقيمة المرجعية. عندما تكون القيمة الحقيقية غير معلومة، لا نعرف الخطأ الحقيقي لكل قراءة بدقة.
• الباقي بعد الضبط: الفرق بين الرصد والقيمة التي يتنبأ بها الحل الرياضي، وفق اصطلاح الإشارة المستخدم. وهو مؤشر لفحص اتساق البيانات مع النموذج، وليس كشفًا مباشرًا للخطأ الحقيقي.
• عدم اليقين: وصف كمي للشك المصاحب للنتيجة وفق المعلومات والنموذج المستخدمين.

إذا حسب البرنامج باقيًا مقداره مليمتر واحد، فهذا لا يثبت أن النقطة تبعد مليمترًا واحدًا فقط عن موضعها الصحيح. قد تبقى الأرصاد متسقة داخليًا رغم مشكلة مشتركة في المراجع أو التصحيحات. يميز مرجع المصطلحات الدولي JCGM بين مفاهيم الخطأ وعدم اليقين والدقة والتكرارية؛ فلا يصح استخدام هذه المصطلحات بالتبادل.

ما أنواع الأخطاء التي نواجهها؟

التأثيرات العشوائية تظهر كتغيرات في القراءات عند التكرار، مثل جزء من تشتت التسديد. وقد يساعد التكرار المستقل والمتوسط المناسب على خفض أثرها في النتيجة.

التأثيرات المنتظمة قد تنتج عن ثابت عاكس غير صحيح أو انحياز معايرة أو تصحيح غير مطبق. تكرار القياس مع السبب نفسه لا يزيله؛ يلزم فحص السبب والتصحيح المناسب مع مراعاة عدم اليقين المصاحب له.

أما الأخطاء الجسيمة أو الزلات، مثل إدخال ارتفاع جهاز خاطئ أو رصد نقطة غير المقصودة، فتحتاج إلى مراجعة السجلات والتحقيق الميداني. لا ينبغي توقع أن يعالجها برنامج الضبط تلقائيًا.

تقارب القراءات يدل على التكرارية ضمن ظروف معينة، لكنه لا يكفي وحده لإثبات قربها من المرجع الصحيح.

ماذا يعني «وزن الخطأ» إحصائيًا؟

التعبير الأدق هو وزن الرصد. لا نزن الخطأ الحقيقي المجهول، بل نحدد تأثير الرصد في الحل اعتمادًا على نموذج موثوق لتباينه. للأرصاد غير المترابطة، يكون الوزن عادةً متناسبًا عكسيًا مع التباين:

wᵢ ∝ 1/σᵢ²

حيث σᵢ هو الانحراف المعياري المفترض أو المقدر للرصد. إذا انخفض الانحراف المعياري إلى النصف، أصبح الوزن أربعة أمثال الوزن السابق، لا مثليه.

يجب أن يستند تقدير التشتت إلى ظروف الرصد ومنهجيته ومعلومات المعايرة والتحقق، وليس إلى اسم الجهاز وحده. ولا نختار الأوزان لمجرد جعل التقرير يبدو أفضل. يوضح NIST أن الأوزان المقدرة من تكرارات قليلة قد تؤثر سلبًا في التحليل، وأن القيم الشاذة تحتاج إلى دراسة مناسبة.

مثال حسابي افتراضي: المتوسط المرجح

لنفترض قياسين مستقلين وغير متحيزين للمسافة نفسها بعد التصحيحات اللازمة، مع انحرافين معياريين معلومين في هذا المثال:

w₁ : w₂ = (1/2²) : (1/4²) = 4 : 1

L̂ = (4 × 100.010 + 1 × 100.020) ÷ 5 = 100.012 م

المتوسط الحسابي يساوي 100.015 م. اقترب الحل المرجح من الرصد الأول لأن النموذج يفترض أنه أقل تشتتًا، وليس لأننا أثبتنا خلوه من الخطأ.

إذا عرّفنا الباقي بأنه «الرصد ناقص القيمة المقدرة»، يكون الباقيان −2 مم و+8 مم. ولا يعني ذلك أن الخطأ الحقيقي لكل رصد أصبح معلومًا.

وفق الافتراضات السابقة، وباستخدام المتر في الحساب:

σL̂ = 1/√(1/0.002² + 1/0.004²) ≈ 0.00179 م = 1.79 مم

هذا انحراف معياري نظري مشروط بالافتراضات، وليس حد خطأ مضمونًا، ولا فاصل ثقة 95%، ولا تقديرًا تجريبيًا من قراءتين فقط. اختلاف القراءتين يستدعي فحص الاتساق بالإجراء المناسب، دون حذف إحداهما تلقائيًا.

كيف تنتقل الفكرة إلى ضبط الشبكات؟

يربط النموذج الرياضي الزوايا والمسافات وفروق المناسيب أو متجهات GNSS بالإحداثيات المجهولة. يبحث ضبط المربعات الصغرى عن حل يصغّر مجموع مربعات البواقي الموزونة ضمن النموذج والقيود المحددين.

الأرصاد الزائدة عن الحد اللازم للحل تساعد على الفحص، لكن عددها وحده لا يكفي؛ هندسة الشبكة وتوزيع الأرصاد وقوة الربط تؤثر في إمكانية اكتشاف المشكلات. وإذا كانت الأرصاد مترابطة، يلزم تمثيل التباينات والتغايرات؛ تجاهل الارتباط قد يعطي ثقة أكبر مما تسمح به المعلومات الفعلية.

توضح إجراءات NGS لمعالجة البيانات أهمية فحص البيانات والضبط ومراجعة الأرصاد والاختزالات عند ظهور بواقي مرتفعة. الحل العددي وحده ليس نهاية التحقق.

هل نحذف كل قراءة تتجاوز ثلاثة انحرافات معيارية؟

لا. قاعدة «3σ» ليست أمر حذف آليًا. تفسير الاختبار يتوقف على النموذج ونوع البواقي وتبايناتها وعدد الاختبارات وإجراء الفحص المعتمد.

راجع رقم النقطة وارتفاع الجهاز والعاكس والوحدات والمراجع والتصحيحات وظروف الرصد. أعد القياس عند الحاجة ووثّق سبب الاستبعاد. قد يشير الباقي الكبير إلى مشكلة في الرصد أو النموذج أو المرجع، وليس بالضرورة إلى خطأ الشخص الذي قاسه.

صورة من أعمال ياز المنشورة؛ لا ترتبط بالشبكة الافتراضية أو الأرقام التعليمية الواردة هنا.

ماذا نراجع قبل اعتماد النتيجة؟

1. وضوح المراجع ونظام الإحداثيات والمناسيب.
2. توثيق التصحيحات ومصادر الأوزان.
3. كفاية هندسة الشبكة وأرصاد التحقق المستقلة.
4. فحص البواقي والارتباطات والقيود.
5. ملاءمة عدم اليقين المعلن لاستخدام النتيجة.

الخلاصة: الشبكة المتماسكة داخليًا ليست بالضرورة صحيحة خارجيًا. الإحصاء يساعد على تفسير القياسات، لكنه لا يعوّض مرجعًا صحيحًا أو تحققًا ميدانيًا مستقلًا.
