أيهما أفضل لرفع As-Built لطريق دولي: Drone أم Mobile Mapping؟

صورة الغلاف: تصوّر تعليمي مولّد بالذكاء الاصطناعي، وليس صورة لمشروع منفّذ.

عند رفع As-Built لطريق دولي، قد تبدو المقارنة سهلة: منصة تجمع البيانات من الجو، وأخرى تتحرك على الطريق. لكن القرار الذي يهم المهندس هو ما إذا كانت البيانات ستنتج سطحاً موثوقاً، ومقاطع قابلة للمراجعة، وكميات يمكن تفسيرها.

إذا كان الطريق قائماً ويمكن الوصول إليه بالمركبة، وكان المطلوب توثيق سطحه وعناصره القريبة، فأرجّح مبدئياً Mobile Mapping بمستشعر ليزري كوسيلة أساسية. يبقى ذلك مشروطاً بإثبات الدقة الرأسية واكتمال التغطية. أما Drone فيُختار عندما تعطي زاوية الرصد الجوية فائدة مطلوبة، أو يتعذر الوصول إلى أجزاء من نطاق العمل. وقد يكون الجمع بينهما مناسباً، لكنه ليس شرطاً لكل مشروع.

ما المقصود برفع As-Built للطريق

المقصود هنا توثيق الوضع المُنشأ والقائم فعلياً وقت المسح، ضمن حدود وعناصر متفق عليها. يساعد هذا التوثيق في إعداد سجل هندسي للطريق أو دراسة إعادة تأهيله أو مقارنة حالته بتصميم مرجعي.

رفع As-Built لا يُنشئ التصميم المقترح تلقائياً، ولا يُعد وحده شهادة بمطابقة التنفيذ أو سلامته. إثبات المطابقة يحتاج إلى مرجع تصميمي معتمد، وتفاوتات قبول، وفحوص مناسبة للعناصر التي يجري تقييمها. ومن المهم أيضاً تسجيل تاريخ الرفع؛ فالسطح الذي نراه اليوم قد يتغير بعد أعمال صيانة أو إنشاء لاحقة.

لماذا قد يكون Mobile Mapping الخيار الأساسي

المقصود في هذه المقارنة منظومة مثبتة على مركبة، تجمع المسح الليزري والتصوير مع تحديد الموقع والملاحة بالقصور الذاتي. قرب المستشعر من سطح الطريق يفيد في رصد الرصف المرئي والحواف والعناصر الجانبية على امتداد المسار. وقد يقلل بعض الوقوف الميداني داخل مسارات الحركة، مع استمرار الحاجة إلى تنظيم المرور وخطة السلامة وأعمال الضبط. 1

أهم قيوده هي الرؤية والتموضع. يمكن للشاحنات والحواجز والنباتات أن تحجب أجزاءً من المشهد، وقد تلزم تمريرات متعددة ومسارات مناسبة لكل اتجاه. كما أن ضعف إشارات الأقمار الصناعية، مثلاً قرب العوائق أو تحت الجسور، يستلزم فحص المسار المحسوب؛ فالملاحة بالقصور الذاتي تساعد على الاستمرار لكنها لا تمنع تراكم الخطأ بلا حدود. 1

لذلك لا يكفي القول إن المركبة مرت على الطريق كله. يجب إظهار ما رُصد فعلاً، وما بقي محجوباً، وكيف استُكمل.

ماذا يضيف Drone وما الذي لا يضمنه

Drone منصة تحمل مستشعراً، ولذلك ينبغي التمييز بين حالتين. في التصوير المساحي تُستخرج البيانات ثلاثية الأبعاد من صور متداخلة؛ ويؤثر وضوح التفاصيل وإمكان مطابقتها في جودة النموذج، خصوصاً على الأسطح المتجانسة أو في الظلال. أما المستشعر الليزري فيقيس المسافات مباشرة، وله خصائص مختلفة في رصد السطح والغطاء النباتي. لا تُختصر المقارنة في اسم المنصة وحده. 2

قد تكون الرؤية العلوية مفيدة لجزء مطلوب من الأكتاف أو المنحدرات أو التصريف، أو لمنطقة لا تصل إليها مركبة المسح. لكنها لا تكشف تلقائياً أسفل الجسور أو كل ما تحجبه المركبات والمنشآت. وتبقى ظروف الطقس والتحمل ومواقع الإقلاع والهبوط والتصاريح السارية جزءاً من خطة التنفيذ. 2

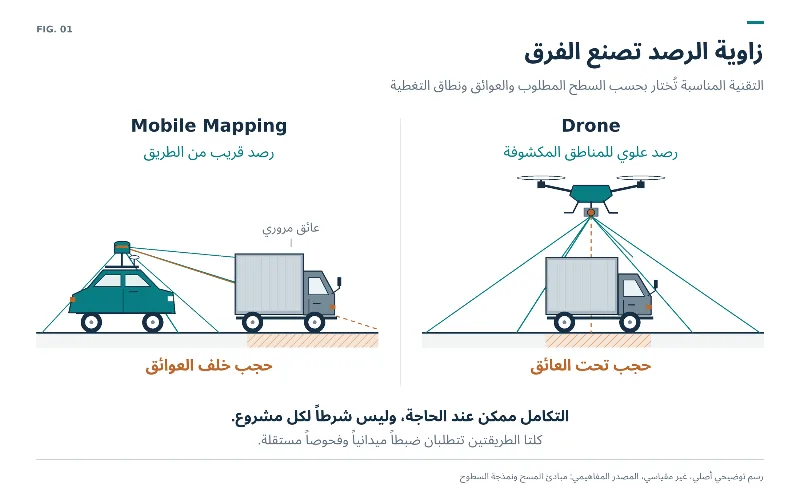

الشكل 1 — رسم تقني توضيحي أصلي. يوضح اختلاف زاوية الرصد، ولا يمثل موقعاً أو قياسات فعلية.

مقارنة سريعة تساعد على تحديد الدور

هذه مقارنة للأدوار، وليست ترتيباً ثابتاً للدقة أو الكلفة. يجب مقارنة حلول محددة ومخرجات محددة، لا أسماء تقنيات مجردة.

الطريق فقط لا يعني الإسفلت فقط

قد يتطلب التصميم تاج الطريق والحواف والأكتاف ومجاري التصريف وأقدام الميول ونقاط الربط مع الوضع القائم. يُحدد المصمم العناصر والامتداد اللازمين لكل مقطع، دون افتراض عرض واحد يصلح لكل الطرق.

فإذا انتهى الرفع عند حافة الإسفلت بينما يتطلب الحل ربطاً بمنسوب خارجها، ستظهر فجوة في البيانات مهما كانت كثافة النقاط داخل المسار. وفي المقابل، لا فائدة من توسيع المسح إلى مساحات لا تخدم قراراً هندسياً واضحاً. تُترجم احتياجات التصميم إلى حدود رفع وخطوط كسر وعناصر يجب توثيقها قبل بدء الجمع. هذا استنتاج عملي من متطلبات تمثيل السطح ونطاق المخرجات، وليس اشتراطاً ثابتاً لعرض الطريق.

ما المخرجات المطلوبة داخل Civil3D

سطح قائم قابل للمراجعة

نجاح فتح البيانات داخل Civil3D يثبت التوافق التقني فقط. تبدأ صلاحية الاستخدام بتنظيف البيانات وتصنيفها، وفصل المركبات والنباتات والعناصر غير المطلوبة عن السطح المراد تمثيله.

توضح وثائق Autodesk أن سطح TIN يستوفي المناسيب بين رؤوس المثلثات، وأن خطوط الكسر والحدود تؤثر في تثليثه. لهذا ينبغي مراجعة هندسة المثلثات عند الحواف والتصريف والتغيرات الحادة، ومنع امتداد السطح عبر فجوات غير مسندة بقياسات. قد يبدو نموذج كثيف متصلاً بصرياً بينما يُمثل جزءاً من الطريق بطريقة غير صحيحة. 5

محور مرجعي ومناسيب ومقاطع

بعد قبول السطح القائم، تُستخرج المناسيب الطولية والمقاطع العرضية وفق متطلبات العمل. وتوضح Autodesk أن المقاطع تتطلب سطحاً ومحوراً أفقياً وخطوط أخذ عينات، وأنها تسمح بمقارنة المناسيب القائمة والمقترحة عند المحطات المحددة. أما المحور التصميمي والقوالب والميول والسطح المقترح فتحتاج إلى عمل تصميمي مستقل. 7

الكميات تحتاج إلى سطحين

لحساب الحفر والردم، يلزم تعريف سطح الأساس وسطح المقارنة وحدود الحساب. يمثل سطح الحجم في Civil3D فروق المناسيب بين السطحين. وقد يكون سطح المقارنة تصميماً معتمداً، أو رفعاً آخر عند مقارنة حالتين زمنيتين، بحسب الغرض. 6

وبالتالي، لا يكفي تسليم سطح قائم واحد للقول إن كميات التصميم أصبحت جاهزة. كذلك يجب إظهار الحفر والردم والصافي منفصلة، وتوضيح السطحين والنطاق اللذين أُجري الحساب عليهما. العملية الحسابية الصحيحة لا تعالج خطأً موجوداً في البيانات الأصلية.

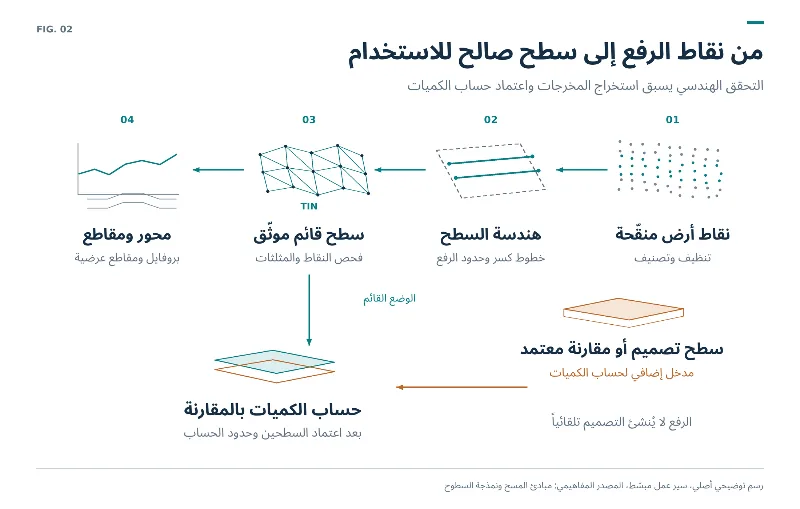

الشكل 2 — رسم تقني توضيحي أصلي لسير عمل مقترح. إعداد السطح القائم يسبق التصميم وحساب فروق السطوح.

الدقة التي تحتاجها الكميات ليست كثافة النقاط

حجم تمثيل البكسل على الأرض لا يساوي الدقة الموضعية، وكثافة النقاط وحدها لا تثبت صحة الإحداثيات. قبل قبول البيانات، يلزم توثيق المرجع الأفقي والرأسي والوحدات، ومعايرة المنظومة وربط البيانات بطريقة مناسبة.

وتحتاج المراجعة إلى نقاط تحقق مستقلة لم تُستخدم في ضبط الحل، موزعة على ظروف تمثل نطاق العمل. تشرح إرشادات هيئة المسح الجيولوجي الأمريكية أهمية توزيع نقاط الضبط والتحقق ودقتها، وتأثيرها في معايرة بيانات التصوير وتقييمها. كما ينبغي التمييز بين الدقة الأفقية والرأسية، وبين توافق البيانات مع بعضها وصحتها بالنسبة إلى المرجع. 3

عملياً، أطلب فحص الفروق عند المقاطع الحساسة والحواف والتصريف، ومراجعة الانحيازات المحلية. متوسط جيد على كامل المشروع قد يخفي مشكلة في جزء منه، لذلك ينبغي أن يتضمن تقرير الجودة مواقع الاختبارات ونتائجها وحدود ما جرى التحقق منه.

كيف يؤثر انحياز صغير في الحجم

لنفترض شريطاً افتراضياً طوله 1000 متر وعرضه 20 متراً، مع انحياز رأسي منتظم مقداره 0.02 متر في أحد السطحين مقارنة بالآخر. عندئذ يكون مقدار الأثر الحجمي:

1000 × 20 × 0.02 = 400 متر مكعب

الأرقام لا تصف طريقاً أو جهازاً أو خطأً مرصوداً في مشروع. إنها مثال حسابي مبسط يوضح أن انحيازاً صغيراً على مساحة ممتدة قد يصبح مهماً في الكميات.

في الواقع قد تتغير الأخطاء مكانياً، ولا يصح افتراض أن الأخطاء الموجبة والسالبة ستتلاشى. كما أن صافي الفرق الحجمي لا يساوي مجموع الحفر والردم. ولهذا لا يمكن استبدال فحص السطحين والتحقق الميداني برقم نهائي يبدو دقيقاً لأن البرنامج عرضه بمنازل عشرية كثيرة.

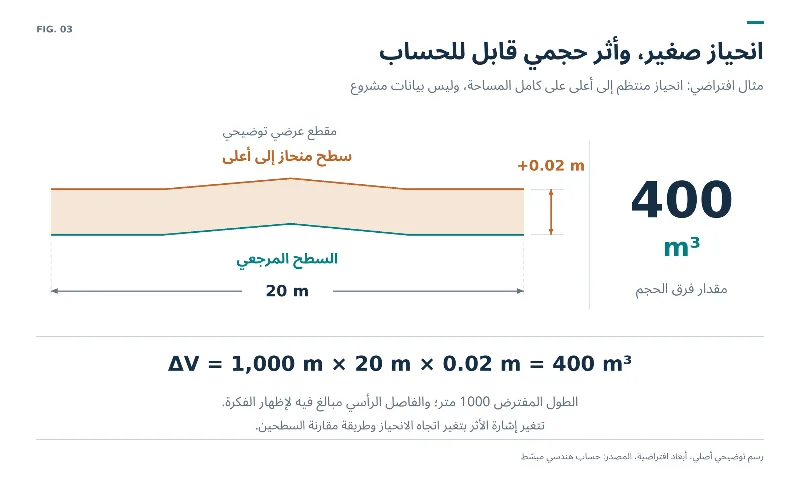

الشكل 3 — مثال حسابي افتراضي. الفاصل الرأسي مبالغ فيه لإظهار الفكرة، وليس تمثيلاً بأبعاد حقيقية.

متى تبقى القياسات الإضافية ضرورية

قد تستدعي الميول الصغيرة والمناسيب الحساسة والخلوصات وعيوب الرصف الدقيقة ميزانية دقيقة أو محطة شاملة أو وسائل قياس متخصصة. تحدد التفاوتات المطلوبة الوسيلة المناسبة وطريقة التحقق؛ ولا تُفترض صلاحية أي منظومة لكل هذه المهام بمجرد إنتاجها سحابة نقاط. 4

كذلك لا تكشف هذه المنظومات وحدها مواقع المرافق المدفونة. تتطلب تلك المهمة سجلات وطرق كشف وتحقيق منفصلة، تُختار بحسب نوع المرفق ومستوى المعلومات المطلوب. 4

قائمة تسليم أراجعها قبل الاعتماد

• نطاق واضح: حدود الرفع والعناصر المطلوبة وتاريخ المسح، مع تمييز القائم عن المقترح.
• مرجع موثق: الإحداثيات والمناسيب والوحدات، ونقاط الضبط والتحقق ونتائج الاختبارات.
• بيانات قابلة للتتبع: بيانات مصنفة ومنقحة، مع توثيق المعالجة والاستبعاد والاستكمال.
• سطح هندسي سليم: خطوط كسر وحدود تغطية ومراجعة للمثلثات عند المناطق الحساسة.
• مخرجات Civil3D مفهومة: سطح قائم ومحور مرجعي ومناسيب ومقاطع بتسميات واضحة.
• حساب كميات قابل للمراجعة: تعريف السطحين وحدود الحساب وإظهار الحفر والردم والصافي.
• قيود معلنة: سجل بالفجوات والمناطق المحجوبة وما يتطلب قياسات أو فحوصاً إضافية.

هذه قائمة مراجعة عملية تُكيَّف مع المشروع، وليست بديلاً عن المواصفات المعتمدة أو متطلبات الجهة المستلمة.

ماذا تقول الأبحاث والأدلة فعلاً

تستند المقارنة إلى أنواع مختلفة من الأدلة، ويجب فهم حدودها:

• تقرير NCHRP 748 الصادر عام 2013 بحث إرشادي يجمع مراجعة تقنية وخبرات وتطبيقات للمسح الليزري المتحرك. يفيد في تحديد المتطلبات والتحقق، لكنه لا يثبت أداء جهاز بعينه اليوم ولا يبرر نقل أسعار قديمة إلى قرار جديد.
• مذكرة FHWA الصادرة عام 2019 تشرح خصائص التصوير والمسح الليزري وتعرض تطبيقات وتكاملاً بينهما. تدعم اختيار المستشعر بحسب المهمة، ولا تمنح حكماً مطلقاً بأن منصة واحدة أفضل دائماً.
• إرشادات USGS الصادرة عام 2023 تناقش معايرة الصور وضبط البيانات والتحقق من جودتها. تدعم خطة الجودة ولا تستبدل اختباراً مناسباً للموقع.
• وثائق Autodesk تشرح كيفية بناء السطوح والمقاطع وحساب فروقها داخل البرنامج. هي مرجع لآلية العمل، وليست شهادة بصحة الرفع أو اعتماداً للتصميم.

القرار الذي أرجحه

أبدأ بتجربة مقطع يمثل الصعوبات المتوقعة، ثم أختبر السطح والمقاطع مقابل متطلبات التسليم. إذا حقق Mobile Mapping الدقة والتغطية المطلوبتين، يمكن اعتماده أساساً للنطاق مع استكمالات محددة. ويُضاف Drone عندما يقدم بيانات يحتاجها العمل فعلاً.

وتُقارن الكلفة والمدة حتى تسليم مخرجات موثوقة، بما يشمل المعالجة والتحقق وإعادة الزيارة، لا زمن الجمع وحده. الاختيار الناجح هو الذي يتيح للمصمم فهم مصدر بياناته وحدودها، واتخاذ قرار يمكن مراجعته.

لو كنت تراجع رفع As-Built لطريق دولي، فما اختبار القبول الذي لن تتنازل عنه قبل اعتماد السطح للتصميم أو حساب الكميات؟

المراجع

1. NCHRP Report 748 — Guidelines for the Use of Mobile LIDAR in Transportation Applications، 2013.
2. FHWA — Use of Small Unmanned Aerial Systems for Land Surveying، 2019.
3. USGS — Guidelines for calibration of uncrewed aircraft systems imagery، 2023.
4. FHWA — Project Development and Design Manual، الفصل الخامس، 2018.
5. Autodesk Civil3D — About Creating a TIN Surface، توثيق 2022.
6. Autodesk Civil3D — About Creating a TIN Volume Surface، توثيق 2023.
7. Autodesk Civil3D — About Sections، توثيق 2024.

الرسوم في هذا المقال تعليمية وليست توثيقاً لمشروع محدد. سنوات المراجع تشير إلى إصداراتها، ولا تعني أنها مواصفات محلية ملزمة.
